Как уменьшить задержку в промышленном AIoT? — Концепция обработки данных на периферии сети и объединения данных с датчиков на основе экосистемы DFRobot.
2026-04-27
В современных промышленных системах задача сместилась от «сбора данных» к «эффективному использованию данных». Множество датчиков, несовместимые протоколы и зависимость от облачных вычислений часто приводят к сложности интеграции и высокой задержке, что может повлиять на скорость отклика в таких сценариях, как «умные заводы» и промышленная автоматизация.
Один из эффективных подходов — это единая системная архитектура . Рассмотрим концепцию полной экосистемы датчиков AIoT от DFRobot: агрегирование данных с миллиметровых радаров 60 ГГц и датчиков окружающей среды в общий слой данных и их обработка на периферии помогают уменьшить задержку и повысить эффективность. Периферийные узлы могут выполнять локальную фильтрацию, преобразование протоколов и базовый вывод ИИ, а LoRaWAN обеспечивает масштабируемое и энергоэффективное подключение. Таким образом, распределенные датчики могут работать совместно для достижения более быстрого и надежного принятия решений в режиме реального времени.

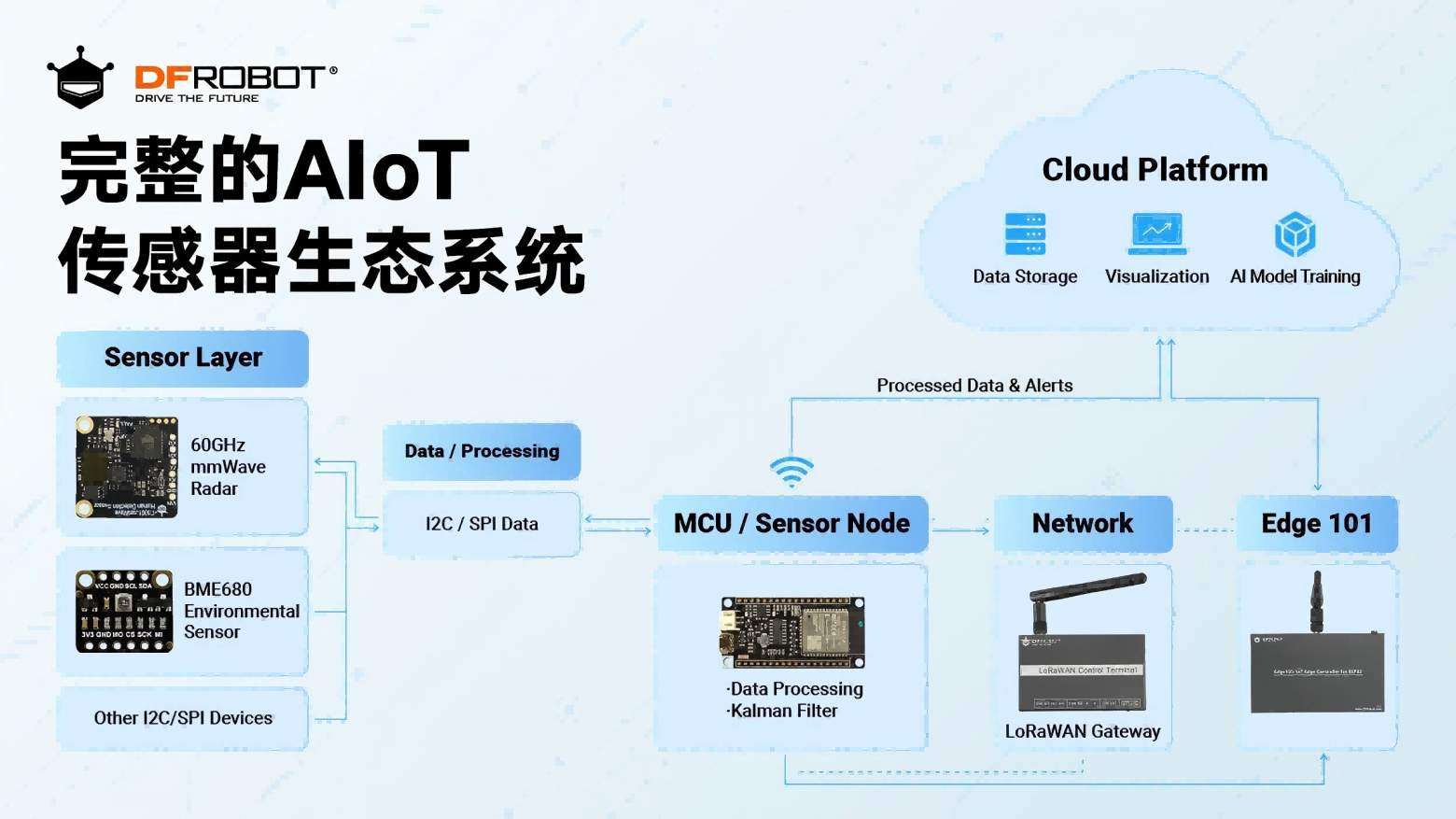

Концепция комплексной экосистемы датчиков AIoT от DFRobot
Интеграция мультимодальных данных в единую архитектурную концепцию.
Благодаря объединению данных на уровне коммуникационной шины (I2C/SPI) можно раскрыть потенциал промышленной экосистемы AIoT. Например, интегрировав 60-гигагерцовый миллиметровый радар DFRobot с датчиком окружающей среды Gravity: BME680 в одну архитектуру, инженеры могут создать оперативную «карту» в реальном времени, отражающую состояние оборудования роботизированной руки и условия окружающей среды. (Логически это осуществимо, но в настоящее время в отрасли нет общедоступных примеров реализации; ниже приводится лишь техническое моделирование.)
Радар миллиметрового диапазона 60 ГГц: используется для мониторинга положения, частоты вибрации и траектории движения роботизированной руки (обеспечивая точность перемещения на уровне миллиметров) и позволяет определить, испытывает ли роботизированная рука помехи в движении, аномальную тряску или отклонение от положения.
Датчик BME680: Мониторинг в реальном времени температуры, влажности, атмосферного давления и летучих органических соединений (ЛОС) вокруг устройства для оценки условий теплоотвода, герметичности и наличия утечек вредных газов.
Когда радар обнаруживает усиление вибрации роботизированной руки (предвестник механической неисправности), а датчик BME680 фиксирует внезапное повышение локальной температуры или наличие аномальных газов (например, испарение смазочного масла), система может провести перекрестную проверку и определить, что это «механическая тепловая неисправность, вызванная перегрузкой», а не просто шум датчика, что запускает плановое техническое обслуживание или аварийное отключение. Эта «карта работы в реальном времени» фактически накладывает данные о механической динамике и данные об окружающей среде на одну временную шкалу, обеспечивая алгоритму более надежную основу для диагностики неисправностей. Техническая сложность заключается не только в физическом соединении, но и в синхронизации сигналов с разными частотами дискретизации: радар генерирует мегабиты данных в секунду для обнаружения микровибраций, в то время как датчики окружающей среды могут передавать всего несколько байтов в минуту.

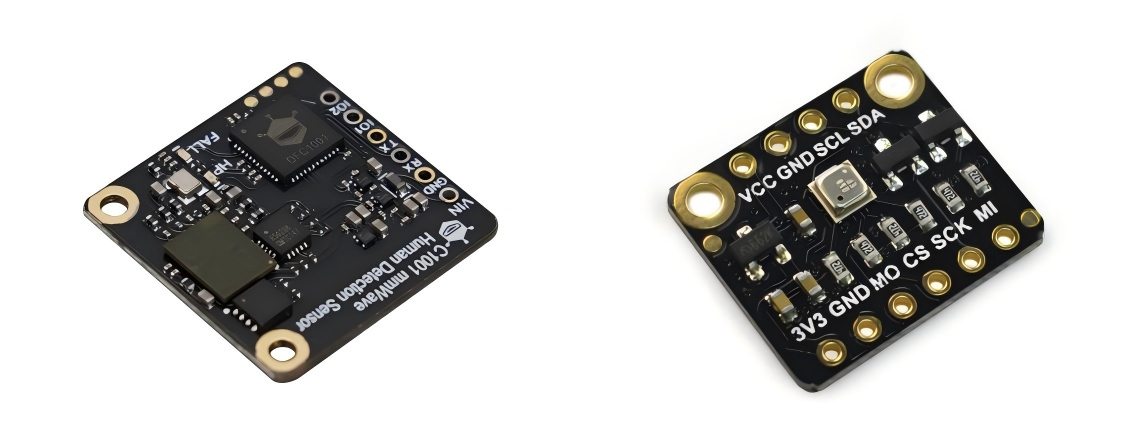

(Слева 1) Радар миллиметрового диапазона 60 ГГц (Справа 1) Газовый датчик BME680
Для решения этой проблемы архитектура больше не требует от процессора многократного опроса всех датчиков. Вместо этого используется общий кольцевой буфер памяти, специально предназначенный для хранения медленно изменяющихся «стационарных» данных, таких как температура и давление. Одновременно с этим, миллиметровый радар настроен на режим аппаратных прерываний. Обычно процессор находится в спящем режиме и просыпается только тогда, когда радар обнаруживает критическое событие (например, аномальную вибрацию роботизированной руки). После пробуждения процессор немедленно использует фильтр Калмана для перекрестной проверки данных радара и датчика давления — например, если радар подает сигнал тревоги, но датчик давления не показывает утечки, система сочтет это ложной тревогой и отбросит ее, предотвращая таким образом потребление пропускной способности сети завода недостоверной информацией.
Внедрение Edge 101 в качестве периферийного уровня для промышленного AIoT
В промышленной экосистеме AIoT периферия — это не просто точка доставки, а важнейший уровень нормализации. Такие платформы, как промышленный программируемый контроллер Edge101 на базе ESP32 от DFRobot, выступают в качестве узлов оркестрации, обеспечивая необходимую вычислительную мощность для локального запуска моделей TinyML и управления разнородными потоками данных через единый интерфейс. Таким образом, в облако отправляются только обработанные метаданные или критически важные оповещения, оптимизируя пропускную способность для сетей LoRaWAN или NB-IoT.
Помимо аналитики, периферийный уровень также служит плоскостью управления для обработки данных и крупномасштабного управления устройствами. Инженеры могут развертывать обновления прошивки по беспроводной сети (OTA) с использованием контейнеров Docker или легковесных микросервисов. В реальных приложениях — таких как мониторинг температуры в центрах обработки данных или автомобильные сборочные линии — эта архитектура гарантирует, что логика управления (например, аварийное отключение двигателя) не зависит от задержки в облаке, поддерживая детерминированность системы даже в случае сбоев в магистральном соединении.

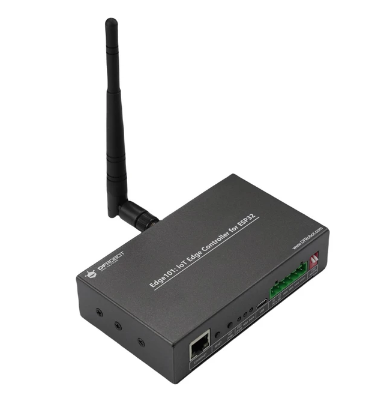

Программируемый контроллер Edge101 промышленного класса на базе ESP32 для Интернета вещей
Использование LoRaWAN для обеспечения дальней связи с низким энергопотреблением.
Сигналы 2,4 ГГц (такие как Wi-Fi и Bluetooth) значительно ослабевают в металлических конструкциях, в то время как LoRaWAN использует субгигагерцовые диапазоны (915 МГц в Северной Америке и 868 МГц в Европе), обеспечивая гораздо более сильное проникновение сигнала. Поэтому LoRaWAN может поддерживать стабильное соединение даже в сложных условиях, таких как промышленные подвалы или водоочистные сооружения с множеством препятствий. В условиях прямой видимости на открытом воздухе, например, при мониторинге горнодобывающих активов или точном земледелии, один шлюз может принимать сигналы от датчиков влажности почвы или уровнемеров на расстоянии до 4 километров, что исключает необходимость в дорогостоящих ретрансляторах и кабелях. Внутри помещений дальность действия сигнала сокращается до менее чем 1 километра. Для больших зданий требуется несколько ретрансляторов для обеспечения полного покрытия здания, и, как правило, ретрансляторы необходимы также между разными этажами.
Истинное преимущество LoRaWAN заключается в его способности эффективно управлять десятками тысяч конечных узлов с помощью адаптивной схемы скорости передачи данных. Эта технология использует различные коэффициенты расширения спектра, чтобы гарантировать отсутствие помех между узлами при передаче данных, тем самым минимизируя коллизии пакетов. Это означает, что даже если большое количество интеллектуальных датчиков парковки или счетчиков электроэнергии ANSI C12.20 одновременно передают короткие данные, перегрузки спектра не возникнет. Кроме того, архитектура оснащена сквозным шифрованием AES-128-бит для обеспечения безопасной передачи данных. Разработчики могут начать с десяти устройств и легко масштабировать систему до десяти тысяч без существенных изменений в ее конструкции. При этом узлы, питаемые от литий-тионилхлоридных батарей, могут достигать срока службы до десяти лет.

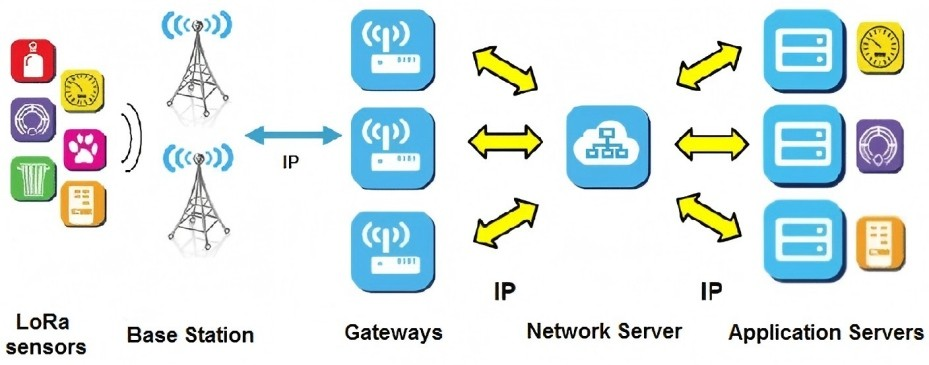

архитектура сети LoRaWAN
Снижение сложности интеграции за счет проектирования на системном уровне.
Системный подход объединяет ранее разрозненные процессы интеграции в единый рабочий процесс от микросхемы до конечного приложения. Ранее инженеры часто отлаживали прошивку узлов LoRaWAN изолированно, обнаруживая проблемы с задержкой только позже, при подключении к сетевому серверу. Теперь, благодаря унифицированной среде разработки (интегрирующей предварительно проверенную библиотеку датчиков DFRobot и собственные облачные коннекторы), эти проблемы можно выявлять и решать на более ранних этапах. Используя передовые комплекты разработки технологических процессов (PDK) и модели моделирования цифровых двойников, инженеры могут прогнозировать энергопотребление датчиков вибрации на конвейерной ленте до изготовления первого физического образца, что значительно сокращает количество итераций, необходимых для создания физических прототипов.
На этапе фактического развертывания эталонные архитектуры и технические «строительные блоки» (такие как контейнеры Docker на периферии или модули безопасности TPM 2.0) могут ускорить реализацию проекта. Например, при развертывании сетей интеллектуального уличного освещения системный подход позволяет напрямую использовать проверенные схемы шифрования AES-128 и файлы конфигурации устройств класса C без перепроектирования основных протоколов связи. Такая модульная конструкция не только сокращает время выхода на рынок в критически важных секторах, таких как автомобильная промышленность и энергетика, но и обеспечивает масштабируемость и ремонтопригодность системы. В конечном итоге, решение может перейти от этапа проверки концепции к массовому производству в течение нескольких месяцев.
в заключение
Для создания будущего промышленного интеллекта необходим переход от разрозненных развертываний датчиков к единой экосистеме AIoT. Интеграция высокопроизводительного оборудования, такого как миллиметровый радар с частотой 60 ГГц, с периферийными уровнями, способными к оркестрации, такими как Edge101, наконец-то позволяет разработчикам преодолеть разрыв между необработанными телеметрическими данными и полезной аналитической информацией.
Такой системный подход не только снижает задержку или оптимизирует пропускную способность LoRaWAN, но и создает надежную, детерминированную архитектуру, способную к автономному принятию решений в самых сложных условиях. Будь то снижение удельного сопротивления в силовых каскадах или развертывание моделей TinyML через контейнеры Docker, цель остается неизменной: устранение интеграционных барьеров и ускорение перехода от микросхемного уровня к масштабируемым, готовым к выходу на рынок решениям. В эпоху, когда эффективность определяет конкурентоспособность, использование предварительно сертифицированных модулей DFRobot и стандартизированных протоколов связи обеспечит значительное преимущество для приложений промышленной автоматизации.
