Как снизить задержки в промышленном AIoT? — Концепция пограничной обработки и интеграции данных с датчиков на основе экосистемы DFRobot

В современных промышленных системах основная задача уже не заключается в «сборе данных», а в «эффективном использовании данных». Множество датчиков, несовместимые протоколы и зависимость от облачной обработки часто приводят к сложностям при интеграции и значительным задержкам, что негативно сказывается на оперативности таких систем, как «умные» заводы и промышленная автоматизация.
Одним из эффективных решений является унификация системной архитектуры. Рассмотрим пример концепции комплексной экосистемы датчиков AIoT от DFRobot: объединение данных 60-гигагерцового миллиметрового радара и датчиков окружающей среды в единый общий уровень данных и их обработка на периферии помогает сократить задержки и повысить эффективность. Пограничные узлы могут выполнять локальную фильтрацию, преобразование протоколов и базовые вычисления искусственного интеллекта, а LoRaWAN обеспечивает масштабируемое соединение с низким энергопотреблением. Таким образом, распределенные датчики могут работать совместно, обеспечивая более быстрое и надежное принятие решений в режиме реального времени.

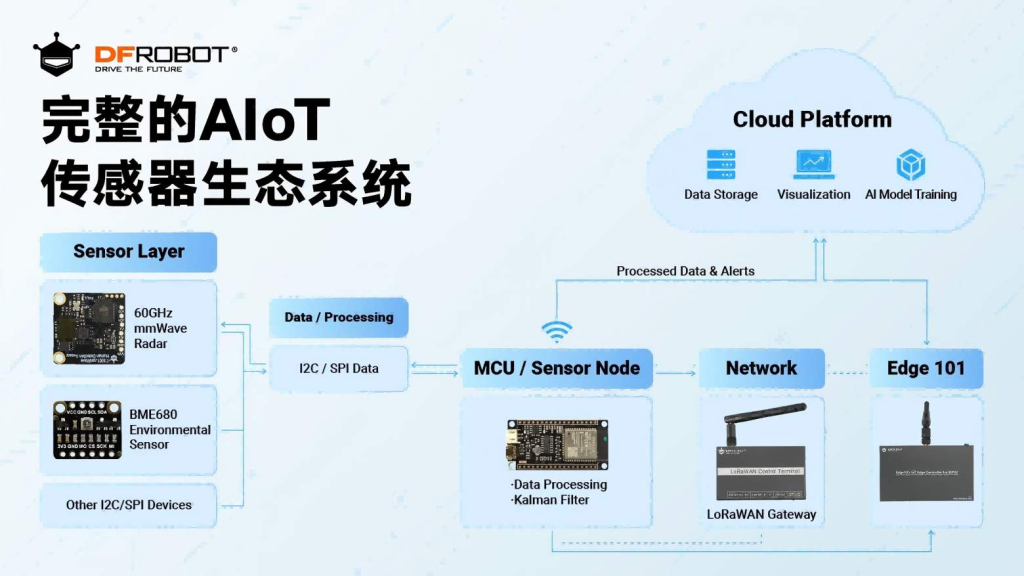

Концепция комплексной экосистемы датчиков AIoT от DFRobot
Концепция интеграции мультимодальных данных в единую архитектуру
Объединение данных на уровне коммуникационных шин (I2C/SPI) позволяет раскрыть потенциал экосистемы промышленного AIoT. Например, интегрировав 60-гигагерцовый миллиметровый радар DFRobot и датчик окружающей среды Gravity: BME680 в одну архитектуру, инженеры могут создать «карту» работы в режиме реального времени, отражающую состояние манипулятора и условия окружающей среды. (Логически это возможно, но на данный момент в отрасли еще нет публично известных примеров реализации; ниже приводится лишь техническая модель.)
РЛС в диапазоне 60 ГГц: используется для отслеживания положения, частоты колебаний и траектории движения манипулятора (обеспечивает точность определения смещения в миллиметрах), что позволяет выявлять задержки в движении, аномальные колебания или отклонения в позиционировании манипулятора.
Датчик BME680: осуществляет мониторинг температуры, влажности, атмосферного давления и уровня ЛОС (летучих органических соединений) в окружающей среде в режиме реального времени; используется для оценки условий теплоотвода, герметичности корпуса, а также для выявления утечек вредных газов.
Когда радар фиксирует усиление вибрации манипулятора (предвестник механической неисправности), а датчик BME680 обнаруживает резкий скачок локальной температуры или появление аномальных газов (например, испарения смазочного масла), система может провести перекрестную проверку и определить, что речь идет о «механической тепловой неисправности, вызванной перегрузкой», а не о простом шуме датчика, что приведет к запуску процедуры профилактического обслуживания или экстренной остановке. Эта «карта работы в реальном времени» фактически представляет собой наложение данных о динамике механизма и данных об окружающей среде на одну временную шкалу, что дает алгоритму более надежную основу для определения неисправностей. Техническая сложность заключается не только в физическом подключении, но и в синхронизации сигналов с разной частотой дискретизации: радар генерирует потоки данных объемом в мегабиты в секунду для обнаружения микровибраций, в то время как датчики окружающей среды могут передавать всего несколько байтов в минуту.

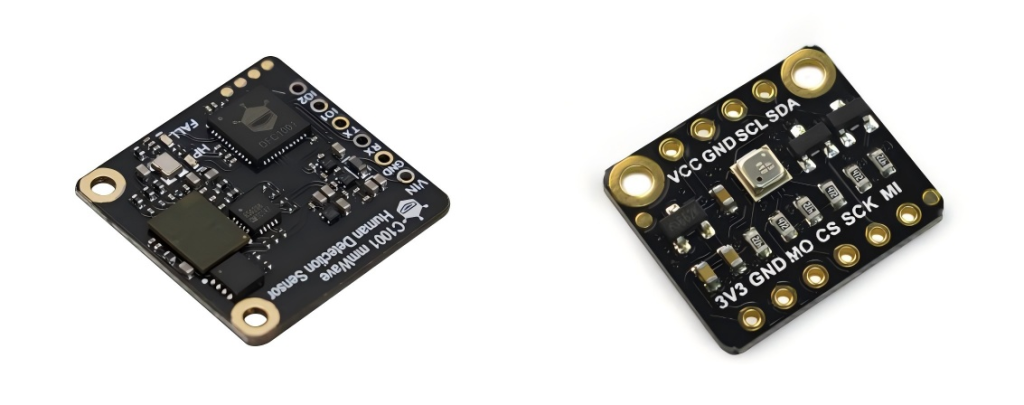

(Слева 1) Миллиметровый радар 60 ГГц (Справа 1) Газовый датчик BME680
Для решения этой проблемы в архитектуре процессор больше не опрашивает все датчики поочередно, а используется общий циклический буфер памяти, предназначенный специально для хранения «стационарных» данных, таких как температура и давление, которые изменяются медленно. Кроме того, миллиметровый радар настроен на режим аппаратных прерываний: в обычном режиме процессор находится в спящем состоянии и пробуждается только тогда, когда радар обнаруживает критическое событие (например, аномальные колебания манипулятора). После пробуждения процессор немедленно запускает фильтр Калмана для перекрестной проверки данных радара и датчика давления — например, если радар подает сигнал тревоги, но датчик давления не показывает утечки, система определяет это как ложную тревогу и сразу отбрасывает сигнал, тем самым предотвращая перегрузку сетевой пропускной способности завода ненужной информацией.
Развертывание Edge 101 в качестве пограничного уровня для промышленного AIoT
В экосистеме промышленного AIoT периферия является не просто промежуточным звеном, а ключевым уровнем стандартизации. Такие платформы, как промышленный программируемый контроллер IoT Edge101 на базе ESP32 от DFRobot, выступают в качестве узлов оркестрации, предоставляя необходимые вычислительные мощности для локального выполнения моделей TinyML и одновременно управляя гетерогенными потоками данных через унифицированный интерфейс. Таким образом, в облако отправляются только обработанные метаданные или важные оповещения, что позволяет оптимизировать пропускную способность сетей LoRaWAN или NB-IoT.
Помимо аналитики, пограничный уровень также выполняет функции контрольной плоскости для обработки данных и управления большим количеством устройств. С помощью контейнеров Docker или облегченных микросервисов инженеры могут развертывать обновления прошивки по каналу OTA (Over-the-Air). В реальных приложениях — например, при мониторинге температурного режима в центрах обработки данных или на автомобильных сборочных линиях — такая архитектура гарантирует, что управляющая логика (например, аварийная остановка двигателя) не зависит от задержек в облаке и обеспечивает детерминированность системы даже при сбое обратного соединения.

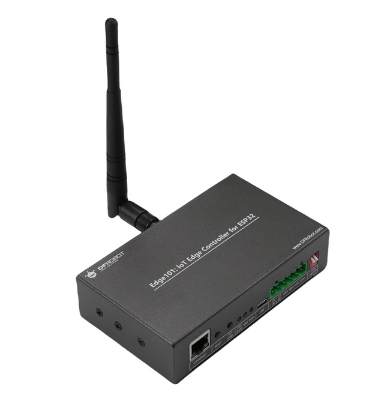

Промышленный программируемый контроллер Edge101 на базе ESP32 для Интернета вещей
Использование LoRaWAN для обеспечения связи на большие расстояния с низким энергопотреблением
Сигналы в диапазоне 2,4 ГГц (такие как Wi-Fi и Bluetooth) сильно затухают в металлических конструкциях, тогда как LoRaWAN использует диапазон субгигагерцовых частот (915 МГц в Северной Америке и 868 МГц в Европе), который обладает гораздо большей проникающей способностью. Поэтому в сложных условиях, таких как промышленные подвалы или водоочистные станции с большим количеством препятствий, LoRaWAN по-прежнему способен поддерживать стабильное соединение. В условиях открытой местности с прямой видимостью, таких как мониторинг горнодобывающих активов или точное земледелие, один шлюз может принимать сигналы от датчиков влажности почвы или датчиков уровня жидкости, расположенных на расстоянии до 4 км, что позволяет обойтись без дорогостоящих ретрансляторов и прокладки кабелей. В помещениях же радиус действия сигнала сокращается до 1 км. В крупных зданиях для обеспечения покрытия всего здания требуется развертывание нескольких ретрансляторов, причем между разными этажами обычно также необходимо устанавливать отдельные ретрансляторы.
Настоящее преимущество LoRaWAN заключается в том, что эта технология позволяет эффективно управлять тысячами конечных узлов благодаря адаптивной схеме передачи данных. Используя различные коэффициенты расширения спектра, технология обеспечивает отсутствие взаимных помех при передаче данных между узлами, что позволяет свести к минимуму конфликты пакетов. Это означает, что даже одновременная передача коротких данных большим количеством интеллектуальных датчиков парковки или счетчиков электроэнергии ANSI C12.20 не приведет к перегрузке спектра. Кроме того, эта архитектура оснащена сквозной 128-битной шифровкой AES, обеспечивающей безопасность передачи данных. Разработчики могут начать с десяти устройств и легко расширить систему до десяти тысяч устройств без значительных изменений в системной архитектуре. При этом узлы, питающиеся от литий-сульфид-хлоридных батарей, могут работать до десяти лет без замены батарей.

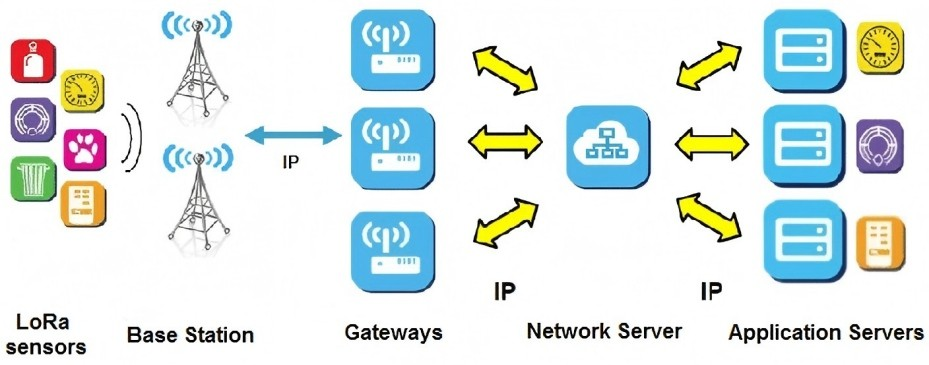

Архитектура сети LoRaWAN
Снижение сложности интеграции за счет системного проектирования
Системный подход объединяет ранее разрозненные процессы интеграции в единый последовательный рабочий процесс — от микросхемы до конечного приложения. Раньше инженеры, как правило, сначала отдельно настраивали прошивку узлов LoRaWAN, и проблемы с задержками выявлялись лишь на поздних этапах при подключении к сетевому серверу. Теперь, благодаря единой среде разработки (включающей предварительно проверенную библиотеку датчиков DFRobot и нативный облачный коннектор), такие проблемы можно выявлять и устранять на ранних этапах. Используя передовой набор средств разработки (PDK) и модели цифровых двойников, инженеры могут прогнозировать энергопотребление датчиков вибрации на конвейере еще до изготовления первого физического экземпляра, что позволяет значительно сократить количество итераций физического прототипа.
На этапе практического внедрения эталонная архитектура и технологические «строительные блоки» (такие как контейнеры Docker на периферийных устройствах или модули безопасности TPM 2.0) могут ускорить реализацию проекта. Например, при развертывании сети интеллектуальных уличных фонарей системный подход позволяет напрямую использовать проверенные схемы шифрования AES-128 и конфигурационные файлы устройств класса C без необходимости перепроектирования основных протоколов связи. Такая модульная архитектура не только сокращает время вывода на рынок в таких ключевых отраслях, как автомобилестроение и энергетика, но и обеспечивает масштабируемость и удобство обслуживания систем. В результате решение может перейти от этапа доказательства концепции к массовому производству в течение нескольких месяцев.
Заключение
Для построения будущего промышленной интеллектуальной системы необходимо перейти от разрозненного развертывания датчиков к единой экосистеме AIoT. Благодаря интеграции высокопроизводительного оборудования (например, миллиметрового радиолокатора 60 ГГц) с периферийным уровнем, обладающим возможностями оркестрации (например, Edge101), разработчики наконец-то смогут преодолеть разрыв между исходными телеметрическими данными и пригодными для использования аналитическими выводами.
Такой системный подход не только позволяет сократить задержки или оптимизировать пропускную способность LoRaWAN; он создает надежную и детерминированную архитектуру, способную принимать автономные решения даже в самых суровых условиях. Будь то снижение сопротивления в открытом состоянии на уровне мощности или развертывание моделей TinyML с помощью контейнеров Docker, цель остается неизменной: устранить изолированность компонентов и ускорить процесс создания масштабируемых и готовых к выпуску на рынок решений — от микросхем до конечных продуктов. В эпоху, когда эффективность определяет конкурентоспособность, использование предварительно сертифицированных модулей DFRobot и стандартизированных протоколов связи даст значительное преимущество приложениям промышленной автоматизации.
